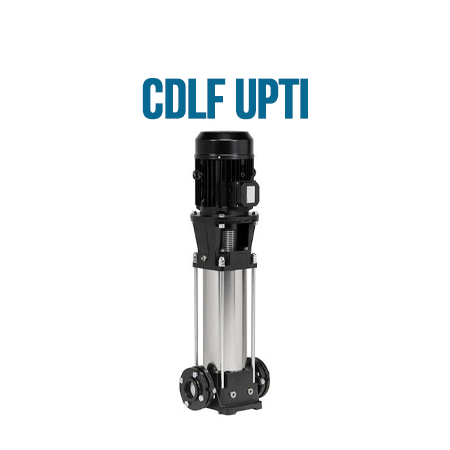

Máy bơm trục đứng UPTI CDLF42-13 công suất 45kW, sử dụng nguồn điện 3 pha 380V, thuộc nhóm bơm ly tâm trục đứng đa tầng cánh dành cho các hệ thống cần áp lực cao và vận hành ổn định. Sản phẩm phù hợp với hệ thống tăng áp, cấp nước tòa nhà, nhà máy, tuần hoàn nước và các công trình công nghiệp. Để lựa chọn chính xác, cần đối chiếu lưu lượng, cột áp, đường kính đường ống và điều kiện vận hành thực tế của hệ thống.
100% sản phẩm chính hãng
Giá luôn rẻ nhất thị trường
Đội ngũ nhân viên chăm sóc nhiệt tình 24/7
Đặt hàng và mua hàng dễ dàng, nhanh chóng
Bảo hành 12 tháng, bảo trì trọn đời sản phẩmMáy bơm trục đứng UPTI CDLF42-13 là dòng máy bơm công nghiệp sử dụng động cơ công suất 45kW, nguồn điện 3 pha 380V. Sản phẩm phù hợp với những hệ thống cần lưu lượng lớn, áp lực cao và khả năng vận hành ổn định trong thời gian dài.
Thiết kế trục đứng giúp máy chiếm ít diện tích lắp đặt hơn so với nhiều loại bơm trục ngang cùng phân khúc. Cấu tạo đa tầng cánh giúp áp lực nước được tăng dần qua từng tầng, phù hợp cho các hệ thống cấp nước, tăng áp và tuần hoàn công nghiệp. Dòng CDLF nói chung thuộc nhóm bơm ly tâm trục đứng đa tầng cánh không tự mồi, do đó cần bảo đảm buồng bơm có nước trước khi khởi động.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | UPTI |
| Model | CDLF42-13 |
| Loại bơm | Bơm ly tâm trục đứng đa tầng cánh |
| Công suất động cơ | 45kW |
| Nguồn điện | 3 pha 380V |
| Tần số | Điền theo tem động cơ |
| Lưu lượng | Điền theo catalogue UPTI |
| Cột áp | Điền theo catalogue UPTI |
| Đường kính hút/xả | Điền theo catalogue UPTI |
| Vật liệu cánh bơm | Điền theo catalogue UPTI |
| Vật liệu trục bơm | Điền theo catalogue UPTI |
| Cấp bảo vệ động cơ | Điền theo tem động cơ |
| Cấp cách điện | Điền theo tem động cơ |
| Nhiệt độ chất lỏng | Điền theo catalogue UPTI |
| Chất lỏng sử dụng | Nước sạch hoặc chất lỏng phù hợp theo catalogue |
| Bảo hành | Theo chính sách của nhà cung cấp |
Lưu ý: Không nên lấy thông số của model CDLF42-13 thuộc thương hiệu khác để điền cho sản phẩm UPTI. Các hãng có thể sử dụng cách đặt mã tương tự nhưng công suất, số tầng cánh, lưu lượng và cột áp không hoàn toàn giống nhau.
Cấu trúc thân đứng giúp máy phù hợp với phòng bơm có diện tích hạn chế. Cửa hút và cửa đẩy được bố trí thuận tiện cho việc kết nối với đường ống của hệ thống.
Thiết kế này đặc biệt phù hợp với các cụm tăng áp, phòng kỹ thuật tòa nhà, nhà máy và hệ thống xử lý nước có nhiều thiết bị được bố trí trong cùng một khu vực.
Máy bơm trục đứng UPTI CDLF42-13 thuộc nhóm bơm ly tâm đa tầng cánh. Nước đi qua nhiều tầng cánh liên tiếp, áp lực được tăng dần trước khi đi ra đường ống đẩy.
Cấu tạo này phù hợp với những hệ thống cần cột áp cao hơn khả năng của máy bơm ly tâm một tầng cánh thông thường.
Động cơ 45kW đáp ứng nhu cầu vận hành trong các hệ thống công nghiệp có yêu cầu công suất lớn. Nguồn điện 3 pha 380V phù hợp với nhà máy, khu công nghiệp, trạm cấp nước và các công trình có hệ thống điện công nghiệp.
Khi lắp đặt, cần trang bị tủ điện có chức năng bảo vệ quá tải, mất pha, ngược pha và ngắn mạch. Dòng điện định mức của động cơ phải được lấy trực tiếp từ tem máy để lựa chọn aptomat, contactor và rơ-le nhiệt.
Máy có thể được bố trí trong hệ thống một bơm hoặc nhiều bơm chạy luân phiên. Tùy yêu cầu vận hành, hệ thống có thể sử dụng tủ điều khiển thông thường hoặc biến tần để duy trì áp suất ổn định.
Việc chọn biến tần phải căn cứ vào công suất, dòng điện động cơ, chế độ vận hành và yêu cầu điều khiển thực tế. Không nên lựa chọn biến tần chỉ dựa trên công suất 45kW mà bỏ qua dòng định mức và khả năng quá tải.
Máy bơm trục đứng UPTI CDLF42-13 có thể được xem xét cho các hệ thống:
Sản phẩm không nên sử dụng để bơm nước thải, nước có nhiều cát, bùn hoặc chất rắn nếu catalogue UPTI không cho phép. Với nước có tính ăn mòn, nước nóng hoặc dung dịch đặc biệt, cần kiểm tra vật liệu thân bơm, cánh bơm, trục và phớt trước khi lựa chọn.
Không nên lựa chọn máy bơm chỉ dựa trên công suất 45kW. Một máy bơm phù hợp phải đáp ứng đúng điểm làm việc của hệ thống.
Khách hàng cần cung cấp tối thiểu các thông tin sau:
Lưu lượng được tính bằng m³/h, lít/phút hoặc lít/giây. Cần xác định lượng nước mà toàn bộ hệ thống sử dụng tại thời điểm hoạt động lớn nhất.
Tổng cột áp không chỉ là chiều cao từ vị trí đặt bơm đến điểm xả. Cần tính thêm tổn thất áp lực trên đường ống, van, co, lọc và các thiết bị khác.
Đường ống quá nhỏ sẽ làm tăng tổn thất áp lực, khiến máy bơm hoạt động lệch khỏi điểm thiết kế. Cần xác định đường kính, vật liệu và tổng chiều dài đường ống.
Cần biết chất lỏng là nước sạch, nước nóng, nước có hóa chất hay dung dịch có tính ăn mòn. Thông tin này quyết định vật liệu phần thủy lực và loại phớt phù hợp.
Cần xác định máy vận hành liên tục hay gián đoạn, số giờ hoạt động mỗi ngày và có cần điều khiển bằng biến tần hay không.
Sau khi có đầy đủ thông tin, cần đối chiếu đường đặc tính Q-H của đúng model UPTI CDLF42-13. Điểm làm việc nên nằm trong vùng vận hành hiệu quả, không chọn máy chỉ dựa trên Qmax hoặc Hmax.
Nền đặt máy phải chắc chắn, bằng phẳng và đủ khả năng chịu tải. Máy cần được bắt chặt bằng bu-lông để hạn chế rung động trong quá trình vận hành.
Đường ống hút và đường ống đẩy cần có giá đỡ riêng. Không để toàn bộ tải trọng của đường ống, van và phụ kiện tác động trực tiếp lên mặt bích của máy bơm.
Hệ thống nên có:
Trước khi vận hành chính thức, cần chạy thử trong thời gian rất ngắn để kiểm tra chiều quay. Nếu chiều quay sai, phải ngắt điện và đảo hai trong ba dây pha.
Dòng CDLF thường không phải bơm tự mồi. Cần điền đầy nước vào buồng bơm và xả hết không khí trước khi khởi động. Chạy khô có thể làm hỏng phớt cơ khí và các bộ phận thủy lực.
Để máy hoạt động ổn định, người sử dụng nên:
Tần suất bảo dưỡng cần dựa trên số giờ vận hành, môi trường lắp đặt và hướng dẫn của nhà sản xuất.
Công ty TNHH TM Máy Công Nghiệp T&T cung cấp các dòng máy bơm UPTI cho công trình dân dụng và công nghiệp. Khách hàng được hỗ trợ lựa chọn sản phẩm dựa trên lưu lượng, cột áp, đường ống và điều kiện vận hành thực tế.
Khi yêu cầu báo giá, khách hàng nên cung cấp:
Thông tin càng đầy đủ, việc lựa chọn model và lập báo giá càng chính xác.
Dòng bơm ly tâm trục đứng CDLF thường không có khả năng tự mồi. Trước khi khởi động phải bảo đảm buồng bơm và đường hút có nước.
Động cơ 3 pha có thể được xem xét sử dụng cùng biến tần phù hợp. Tuy nhiên, cần căn cứ vào dòng điện, công suất, chế độ tải, tần số vận hành và yêu cầu làm mát động cơ.
Không nên dùng máy cho nước thải, nước có bùn, cát hoặc rác. Máy phù hợp hơn với nước sạch hoặc chất lỏng không có hạt rắn, trong giới hạn vật liệu và nhiệt độ do nhà sản xuất quy định.
Không. Công suất chỉ là một thông số. Cần lựa chọn theo lưu lượng Q, cột áp H, đường đặc tính bơm và tổng tổn thất của hệ thống.
Hãy cung cấp lưu lượng, cột áp, điện áp, loại chất lỏng, đường kính ống, số lượng máy và địa điểm giao hàng.
Quý khách cần tư vấn máy bơm trục đứng UPTI CDLF42-13 hoặc lựa chọn máy bơm công nghiệp UPTI cho công trình, vui lòng liên hệ:
CÔNG TY TNHH TM MÁY CÔNG NGHIỆP T&T
Để được lựa chọn đúng model, vui lòng gửi kèm lưu lượng, cột áp, đường kính đường ống và thông tin nguồn điện của công trình.
Model: CDLF42-13
Điện áp: 380V – 3 pha
Công suất: 45 kW (~60 hp)
Tốc độ vòng quay: 2900 vòng/phút (50Hz)
Lưu lượng hoạt động (Q): từ 25 đến 55 m³/h
Cột áp (H) tương ứng theo lưu lượng:
Q = 25 m³/h: H ≈ 305 m
Q = 30 m³/h: H ≈ 294 m
Q = 35 m³/h: H ≈ 282 m
Q = 40 m³/h: H ≈ 267 m
Q = 42 m³/h: H ≈ 259 m
Q = 45 m³/h: H ≈ 247 m
Q = 50 m³/h: H ≈ 225 m
Q = 55 m³/h: H ≈ 198 m
Họng hút (inlet): 90 mm – mặt bích DN80
Họng đẩy (outlet): 90 mm – mặt bích DN80
Kích thước tổng thể:
B1: 1685 mm
B2: 646 mm
Tổng chiều cao (B1 + B2): 2331 mm
D1: 445 mm
D2: 438 mm
Trọng lượng: 495 kg
Hiệu suất cao nhất (η): ~77–78% ở lưu lượng trung bình (35–45 m³/h)
NPSH: khoảng 2–4 m tùy lưu lượng
Cấu tạo đa tầng cánh (UPTI) giúp tăng cột áp mạnh mẽ
Ứng dụng: bơm tăng áp cho tòa nhà, cấp nước nồi hơi, hệ thống RO công nghiệp, xử lý nước thải, PCCC...
